Plik zawiera wszystkie przeszkody lotnicze z AIP Polska. Format pliku to CUP (Waypoints) i może być instalowany jako kolejny zestaw PZtów w LK8000.
Uwaga! Z uwagi na zagęszczenie przeszkód lotniczych na wybranych obszarach - szczególnie elektrowni wiatrowych - należy wcześniej sprawdzić czy dodanie pliku nie spowoduje pogorszenia czytelności mapy.

Przeszkody zawarte w pliku są wyświetlane z etykietą składającą się z jednej lub dwóch liter oraz wysokości AGL przeszkody wyrażonej w stopach. Przykładowo przeszkoda K957ft oznacza komin o AGL równym 957 stóp. W szczegółach każdej przeszkody znajduje się dokładny opis typu oraz nazwa miejscowości przy której występuje.

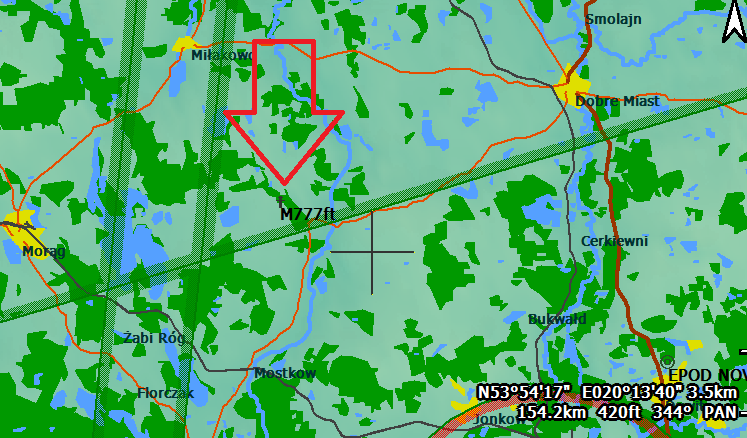

Mapa z uwidocznionym masztem o wysokości 777 ft.


Poszczególne oznaczenia literowe oznaczają:
  • E - elektrownia wiatrowa
  • K - komin
  • KS - kościół, kościół z wieżą lub iglicą
  • PP - pochodnia
  • W - wieża, wieża meteo,
  • B - budynek, budynek z anteną, budynek z iglicą
  • M - maszt, maszt radiowy
  • CH - chłodnia kominowa
  • P - pylon, pylon mostu
  • S - słup linii energetycznej
